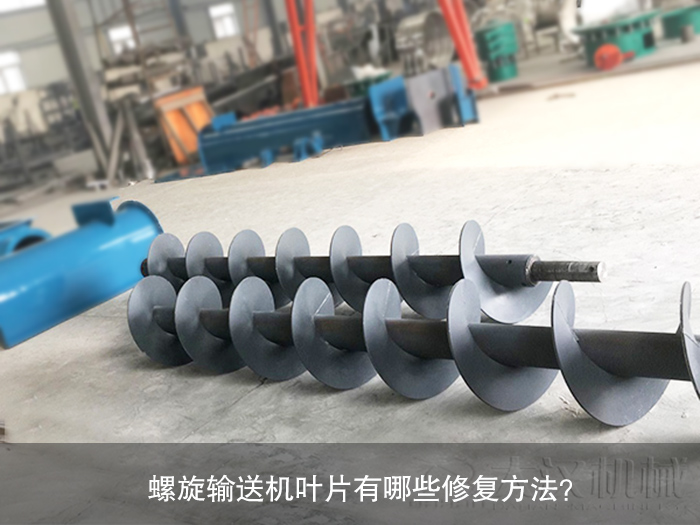

螺旋（xuán）輸送機葉片有哪些（xiē）修複方法？

發（fā）布時間：2020-06-06 12:35:47 作 者：大漢機械 原創文章：http://www.syafmc.com/news/485.html

螺旋（xuán）輸送機其主要部件也是易損部件（jiàn），就是螺（luó）旋（xuán）輸送機葉片所以對於葉片的使用會有（yǒu）很大的損耗，那麽螺旋輸送機葉（yè）片有哪些修複方法呢？

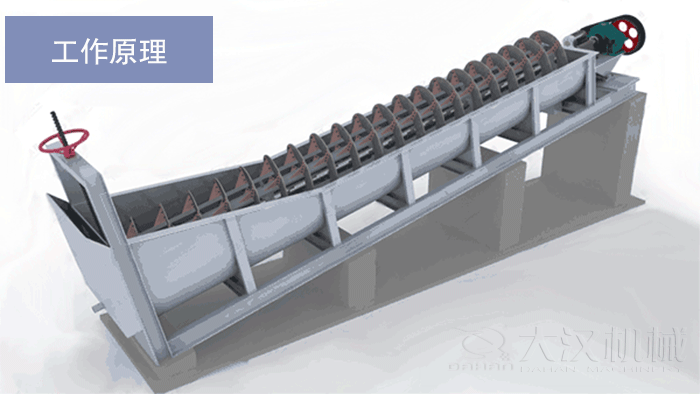

工作原理

螺旋輸送機是煤炭、治（zhì）金、建材、化工、糧食及機械加工等部門廣泛應用的一種（zhǒng）連（lián）續輸送設備，適用於水平或傾斜輸送粉狀、粒狀和小塊狀物料。

螺旋葉片靠（kào）自身與物料的摩擦力推動著物料前進，這就（jiù）增加了螺旋葉片的（de）磨損。其耐磨性能（néng）直接影響螺旋輸送機（jī）的（de）運行效果。

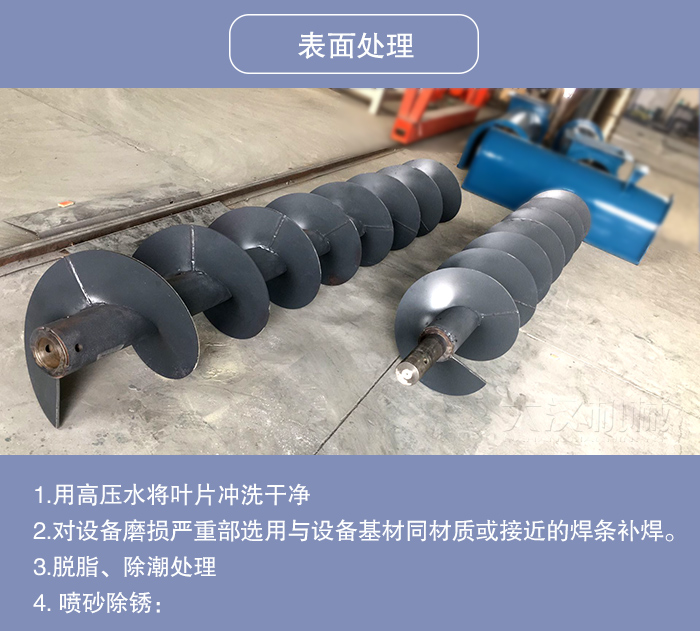

一、表麵處理

1.用高壓（yā）水將葉片衝洗幹淨

2.對設備磨損嚴重部選（xuǎn）用與設備基材同材質或接近的（de）焊（hàn）條補焊。

3.脫脂、除潮處理：用氧氣乙炔將火焰調整到10CM長，以5cm/min的速度，使火焰反複均勻烘烤工（gōng）件表麵（miàn），去除工件表麵的（de）油脂和潮氣；

4. 噴砂除鏽：去除工件表麵的氧（yǎng）化層，目視檢查，噴砂麵可見（jiàn）均勻的金（jīn）屬本（běn）色。噴砂處理完的工件不允許用帶油脂手套直接接觸噴砂麵（miàn），噴砂處理後（hòu）工（gōng）件要注意防潮。對不需（xū）要處理的部（bù）分（fèn），做好遮蓋保護。

二、耐磨防腐材料選材

2.XK-C-30耐磨材料（liào）

雙組份（fèn），以金（jīn）屬碳化物為骨材的（de）耐複合材料，耐磨性為中碳鋼的1-3倍，抗壓強度高（gāo）、抗衝擊性好。用於3mm以下粒度過流部件修複及大麵積預途。如（rú）浮選槽、攪拌桶，葉片等。

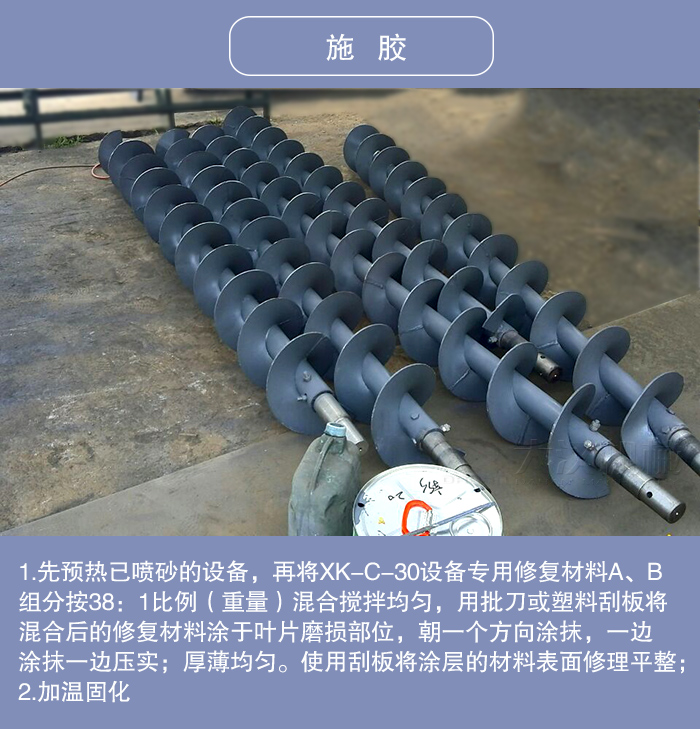

三（sān）、施膠

1.先預熱已噴砂的設備，再將XK-C-30設備專用修複材料A、B組分按38：1比（bǐ）例（重量）混合攪拌均勻，用批刀或塑料刮（guā）板將混合後的修複（fù）材料塗於葉片磨損部位，朝一個方（fāng）向塗抹，一邊塗抹一邊壓實；厚薄均勻。使用刮板將塗層的（de）材料表麵（miàn）修理平整；

2.加溫固化：施工完（wán）成的工件停留30分鍾進行加溫固化（huà），100℃加溫1個小時。

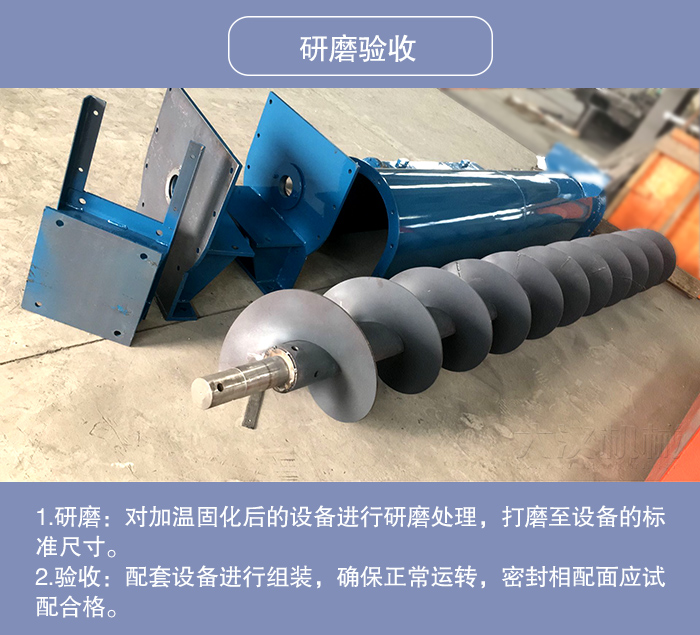

四、研磨驗收

1.研磨：對加溫固化後（hòu）的設備進行研（yán）磨處理，打磨至設備的標準尺寸。

2.驗收：配套設（shè）備進行組裝，確保正常運轉，密封相配麵應試配合格。

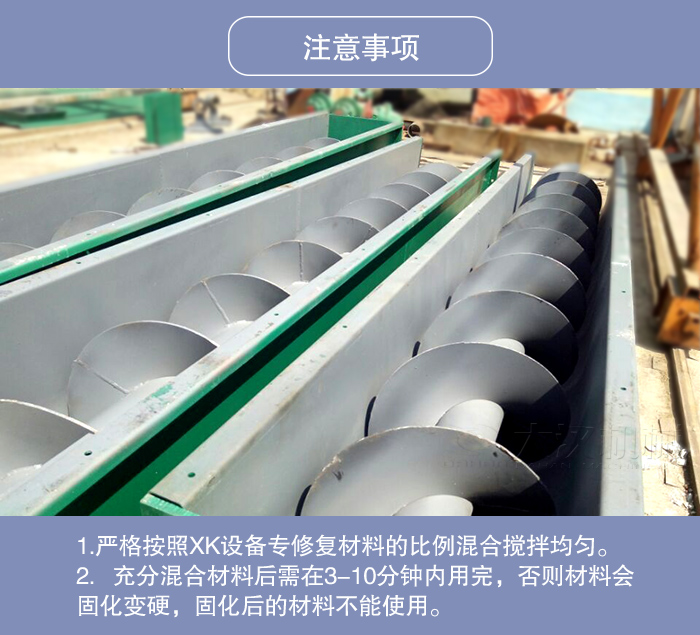

五、注意事（shì）項

1.嚴格按照XK設備專修複材料的比例混合攪拌均勻。攪拌不均勻會出現局部不耐磨情況。

2．充分混合材料後需（xū）在3-10分鍾內用完，否則（zé）材料會固化變硬，固化後（hòu）的材料（liào）不能使（shǐ）用。

對於“螺旋輸（shū）送機葉片有哪些修複方法？”小（xiǎo）編就（jiù）簡單的介（jiè）紹到這裏，若大家（jiā）還有其它問題都可谘詢新鄉大（dà）漢機械的客服人員。
