水平螺旋輸送機

• 輸送糧食

• 輸送汙泥

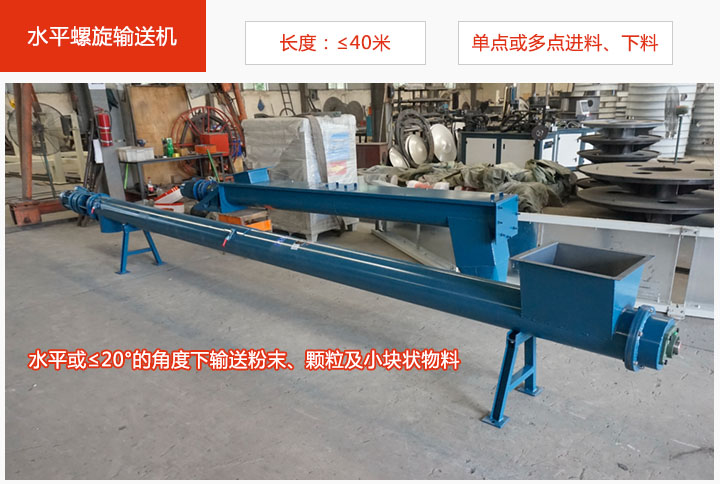

水平螺旋輸送機產品簡介

水平螺旋輸送機是在水平或微微傾斜的角度下輸送粉末、顆粒及小塊狀物料，可同時完成輸送攪拌混合等各種工藝要求，物料進入過多時也不會產生卡阻現象，便於多點裝料與卸料。

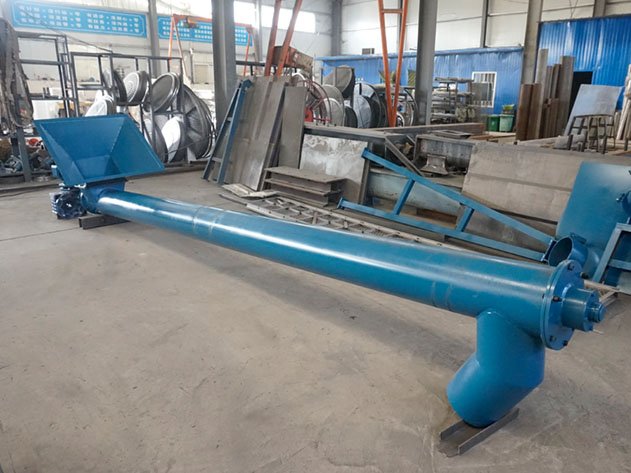

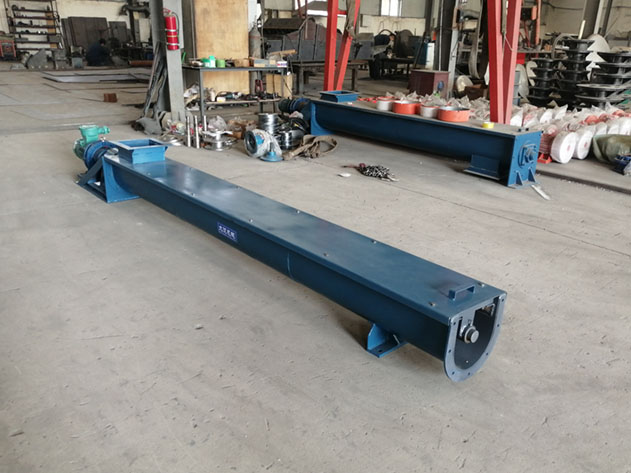

水平螺旋輸送機圖片

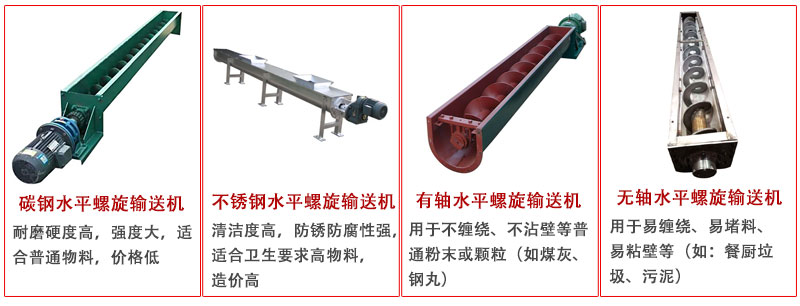

水平螺旋輸送機分類

1、不同材質：

碳鋼螺旋輸送機：主要用於水泥、煤炭、石塊等磨損較大，對衛生無特殊要求的行業。

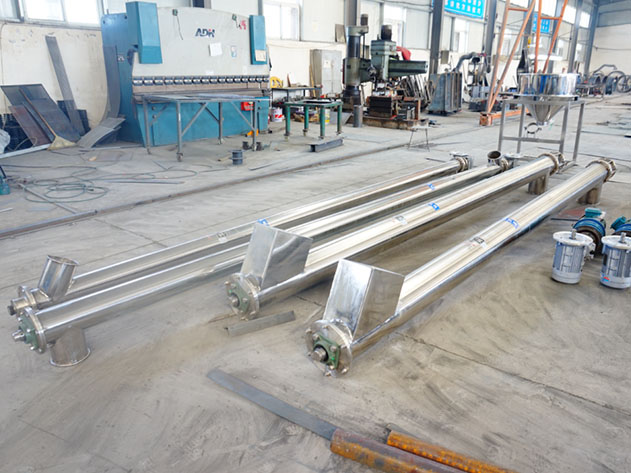

不鏽鋼螺旋輸送機：適用於糧食、化工、食品、醫藥等對輸送環境有要求的行業，清潔度高，不會對物料產生汙染，使用時間長，造價相對較高。

2、不同中心軸：

有軸水平螺旋輸送機：不易粘黏的物料，且具有一定的摩擦。對螺旋輸送機的耐磨性有一定的要求。

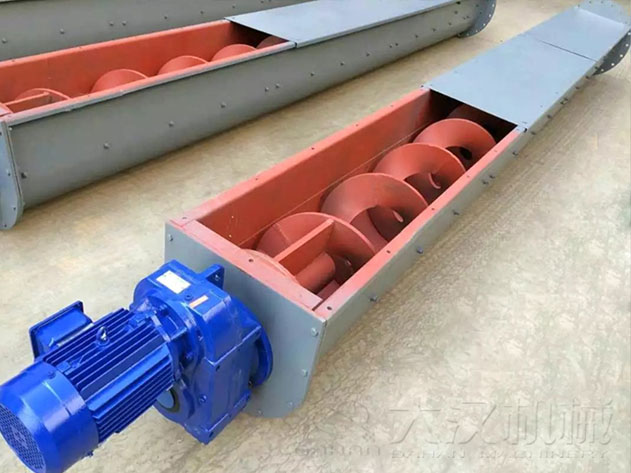

無軸水平螺旋輸送機：顆粒狀/粉狀物料、濕的/糊狀物料、半流體/粘性物料、易纏繞/易堵塞物料、有特殊衛生要求的物料。

水平螺旋輸送機工作原理

當螺旋軸轉動時，由於物料的重力及其與槽體壁所產生的摩擦力，使物料隻能在葉片的推送下沿著輸送機的槽底向前移動，其情況好像不能旋轉的螺母沿著旋轉的螺杆作平移運動一樣。物料在中間軸承的運移，則是依靠後麵前進著的物料的推力。所以，物料在輸送機中的運送，完全是一種滑移運動。

水平螺旋輸送機特點

1、水平輸送各種散裝物料，長度可達60米，能夠與多種設備搭配使用。

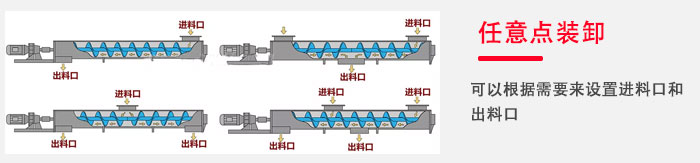

2、可在其輸送線上任意點裝卸，可在不同位置進行中間進料和多點進料。

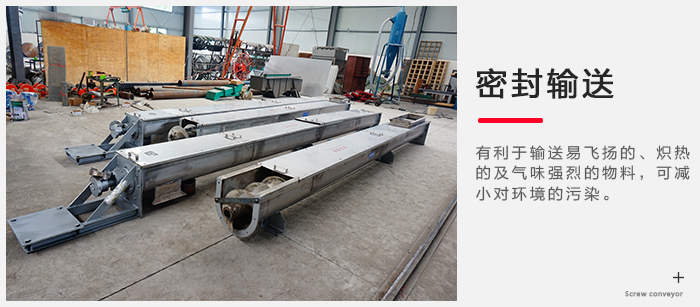

3、能實現密封輸送，有利於輸送易飛揚的、熾熱的及氣味強烈的物料，可減小對環境的汙染，改善港口工人的作業條件。

4）能實現密封輸送，有利於輸送易飛揚的、熾熱的及氣味強烈的物料，可減小對環境的汙染，改善港口工人的作業條件。

7）物料在輸送過程中易於研碎及磨損，螺旋葉片和料槽的磨損也較為嚴重。

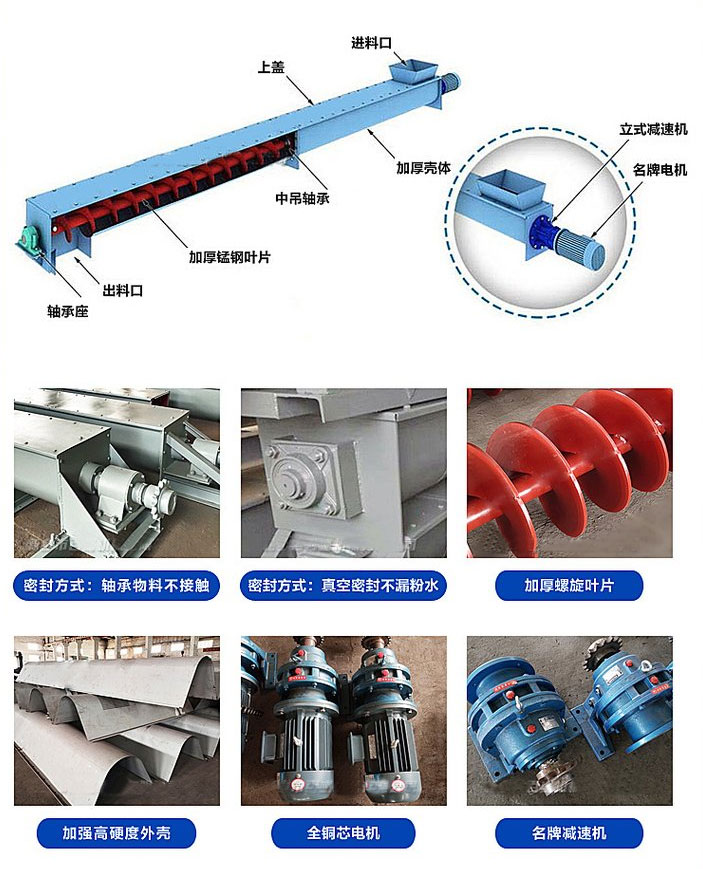

水平螺旋輸送機結構

水平螺旋輸送機主要由驅動裝置、頭部裝配、機殼、螺旋體、槽體襯板、進料口、出料口、機蓋（需要時）、底座等組成。

1、驅動裝置：采用擺線針輪輪減速機或軸裝式硬齒麵齒輪減速機，設計時應盡可能將驅動裝置設在出料口端，使螺旋體在運轉時處在受拉狀態。

2、頭部裝配有推力軸承，可承受輸送物料時產生的軸向力。

3、螺旋葉片：一般材質為不鏽鋼或碳鋼。如考慮使用壽命，建議使用高強度耐磨鋼加工的螺旋輸送葉片。

4、機殼：為"U"形槽式，上部加防雨型機蓋，材質有不鏽鋼或碳鋼或玻璃鋼。

5、槽體襯板：采用高強度工程塑料高分子聚乙烯製作而成，吸附性弱，不粘料、耐磨損、抗腐蝕。

6、進、出料口：有方形和圓形兩種，一般進、出料口形式由用戶決定。

水平螺旋輸送機技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

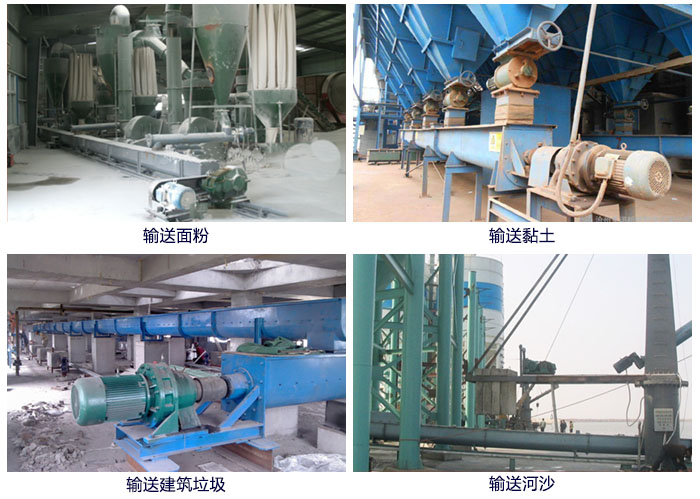

水平螺旋輸送機客戶現場
